1.结构尺寸
材质：纯钛
目数：60目
填料丝径：0.15mm
网孔宽度：0.27mm
外形尺寸：根据图纸设计生产

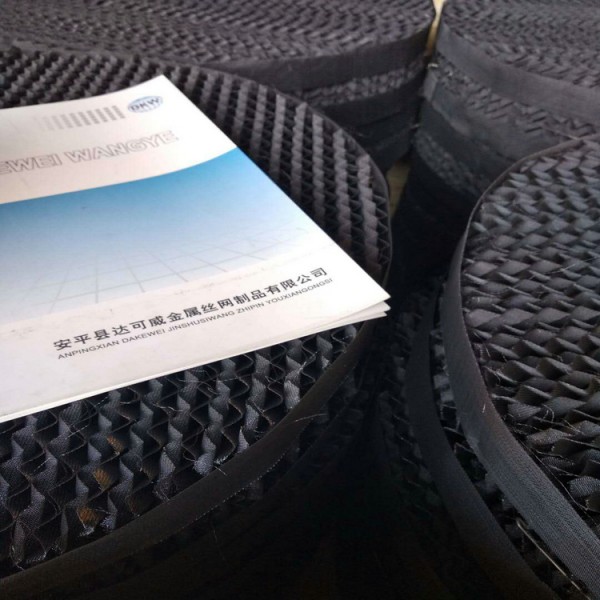

钛网波纹填料结构：将钛丝网切成宽50～100mm的网条并压出波纹，波纹与长边的斜角为30°、45°或60°，网条上打小孔以利于气体穿过。然后将若干网条并排制成圆盘，直径较塔内截面直径略小，盘高与条宽相等。若干波纹填料网盘在塔内堆叠成所需的高度，若塔径大，则将一盘分成几份，安装时再并合。一盘之内，左右相邻两盘的网条互成90°交叉。
2.分类及应用
钛网波纹填料分为散装填料与规整填料。用于炼油、冶金、煤气、制氧行业的干燥塔、吸收塔、冷却塔、洗涤塔、再生塔，起支撑、覆盖、过滤作用。
3.钛网波纹填料的优势
材质优势：在高温、高腐蚀性环境下比不锈钢材质使用使用寿命长，应用范围广。
结构优势：（1）各片排列整齐而峰谷之间空隙大，气流阻力小；（2）波纹间通道的方向频繁改变，气流滑动加剧。（3）片与片之间以及盘与盘之间网条交错，促使液体不断再分布；（4）钛丝网条上网眼细密，液体可在网面形成稳定薄膜，即使液体喷淋密度小，也易于达到完全润湿。（5）填料层的通量大，在大直径塔内使用也没有液体分布不匀及填料表面润湿不良的缺点。
