TA15钛合金名义成分Ti-6.5Al-2Zr-1Mo1V，具有良好的综合力学性能。其主要强化机制是通过a稳定元素Al的固溶强化。加入中性元素Zr和B稳定元素Mo和V，可以改善工艺性，越来愈多的使用于飞机制造行业。

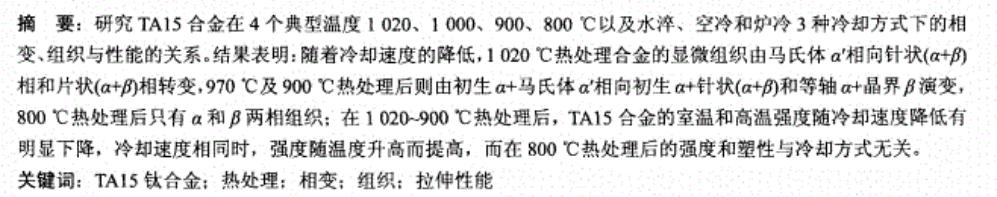

TA15钛合金的名义成分为Ti - 6 .5 Al - 2Zr - 1Mo - 1V，其主要的强化机制是通过α稳定元素Al的固溶强化，加入中性元素Zr和β稳定元素Mo、V以改善工艺性能。该合金的Al当量为6 . 58%，Mo当量为2 . 46%，属于高Al当量的近α型钛合金。因此，它既具有α型钛合金良好的热强性和可焊接性，又具有 （ α ＋ β ） 型钛合金的工艺塑性。 材料的性能由其组织决定，而微观组织在很大程度上取决于材料的加工工艺。因此，研究TA15钛合金的热变形工艺对其组织和性能的影响具有重要意义。研究人员将重点研究不同锻造工艺条件下TA15钛合金试制棒材的组织与性能，以便为实际生产提供技术支撑并进一步丰富这方面的研究内容。 作者：上海荣昆金属制品公司
TA15钛合金的名义成分为Ti-6.5Al-2Zr-1Mo-1V.属于高Al当量的近α型钛合金
钛合金TA15产品特性
该合金长时间(3000h)工作 温度可达500摄氏度，瞬时(不超过5min)可达800摄氏度。450摄氏度工作时，寿命可达6000h.
密度4.450g/立方厘米，室温弹性模量118GPa,泊松比0.39，硬度225~341HBS,相变点1000摄氏度正负20摄氏度

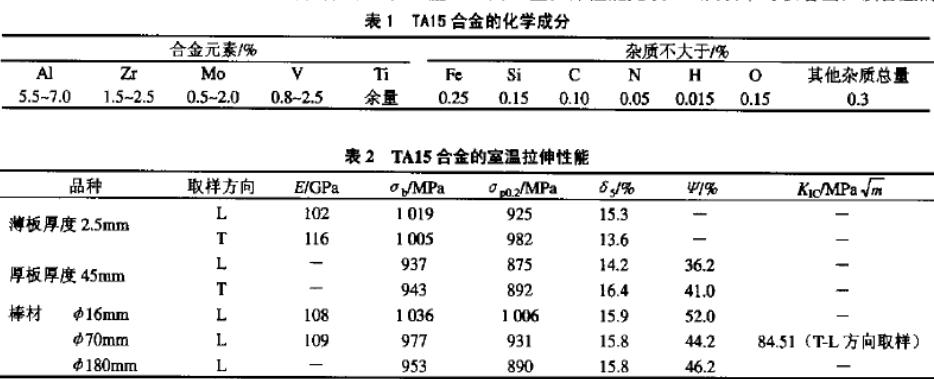

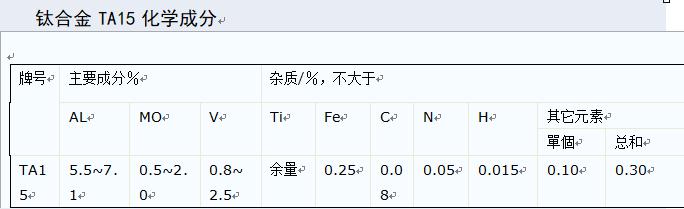

TA15化学成分及机械性能如下图：

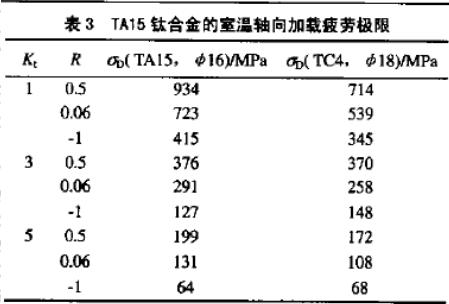

TA15钛合金的室温轴向加载疲劳极限如下图：
